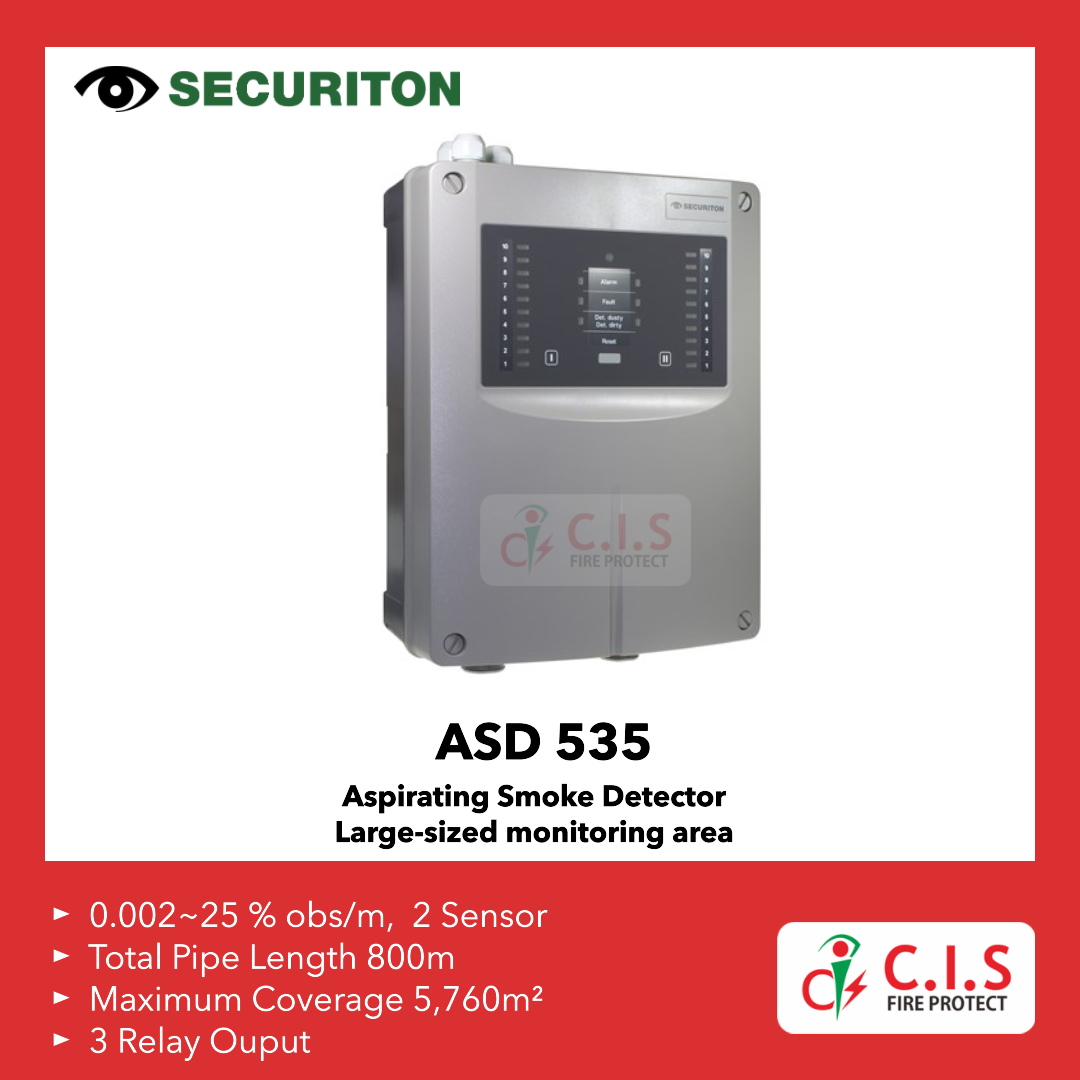

Securiton ASD 535 Aspirating Smoke Detector

Description

Detektor asap aspirasi ASD 535 memonitor fasilitas besar dengan luas hingga 5.600 meter persegi. Alat ini tersedia dengan satu atau dua sensor. Pipa pengambilan sampel hingga 400 meter dengan total maksimum 120 titik pengambilan sampel dapat dihubungkan ke setiap sensor. Dengan tekanan rendah aspirasi lebih dari 400 Pa, ASD 535 memiliki salah satu kipas yang paling kuat di pasaran. Alat ini sempurna untuk digunakan di lingkungan yang keras, seperti area yang sangat beku, area bahaya ledakan, atau ruangan dengan tingkat kontaminasi yang tinggi. Berkat fungsi “Config over Line” yang baru, detektor dapat dikonfigurasi dan diservis dari panel kontrol alarm kebakaran.

Highly sensitive smoke sensor

Sensor asap SSD 53x secara khusus dikembangkan untuk SecuriRAS ASD dan merupakan hasil penelitian yang komprehensif. LED berdaya tinggi yang dikombinasikan dengan ruang pengambilan sampel LVSC (ruang asap bervolume besar) menghasilkan sensitivitas yang dapat disesuaikan tanpa tandingan dengan hambatan aerodinamis yang rendah dan sangat tahan terhadap kekotoran. Fitur-fitur ini memastikan masa pakai dan daya tahan sistem yang lama. Filter serat yang dipatenkan membantu menekan gangguan sekali pakai.

PC tools for configuration and for calculating the sampling tube

Tabung sampel untuk semua sistem dapat dihitung, dioptimalkan, dan didokumentasikan secara akurat dengan program ASD PipeFlow PC yang telah teruji VdS. Hal ini menawarkan kemungkinan tata letak pipa yang asimetris dan karenanya lebih murah.

ASD Config adalah alat untuk melakukan komisioning dan pemeliharaan ASD 532 dan 535. Fungsi “Config over Line” berarti alat ini dapat digunakan tanpa jaringan tambahan, termasuk dari panel kontrol alarm kebakaran (FACP). Ditambah jaringan RS 485 memungkinkan seluruh rangkaian ASD (ASD 535 dan 532) divisualisasikan dan dioperasikan secara bersamaan.

Commissioning

ASD 532 dan 535 juga dapat ditugaskan dengan “Easy Config”, tanpa PC. Dengan metode ini, fungsi yang hampir sama tersedia seperti pada alat ASD Config PC. ASD 531 juga menggunakan proses yang disederhanakan yang dikenal sebagai “BasiConfig”. Hal ini memungkinkan seseorang untuk menugaskan ASD 531 hampir tanpa pelatihan. Yang diperlukan hanyalah tingkat respons yang diperlukan, dan kemudian mengatur jumlah lubang pengambilan sampel dan mengkalibrasi pengukuran aliran udara. Segala sesuatu yang lain diurus oleh detektor itu sendiri.\

Technical data		ASD 535	ASD 532	ASD 531
Supply voltage		10.5V dc – 30V dc	14V dc – 30V dc	14V dc – 30V dc
Power consumption @24V		260mA – 290mA	115mA	75mA
Number of sampling tubes		1 or 2 The pipe can be branched many times to give the required coverage	1 The pipe can be branched many times to give the required coverage	1 The pipe can be branched many times to give the required coverage
Alarm sensitivity  Alarm Pre-Signal		5 (3 pre-signals, alarm, alarm 2) adjustable pre-signals 10 – 90%	5 (3 pre-signals, alarm, alarm 2) adjustable pre-signals 10 – 90%	4 (3 pre-signals fixed in advance 30/50/70%)
Auto-learning, day/night switching		Configurable	Configurable	Not available
Relays		3	2	2
Number of sampling apertures (when calculated with ASD PipeFlow	EN 54-20 Class A EN 54-20 Class B EN 54-20 Class C	18 per pipe 56 per pipe 120 per pipe	8 12 16	6 8 12
